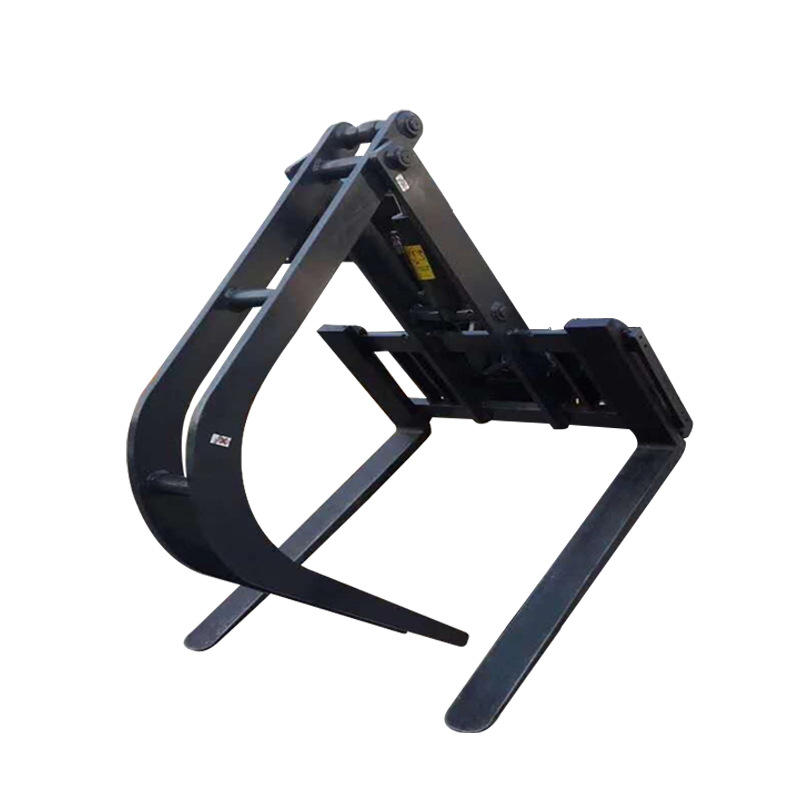

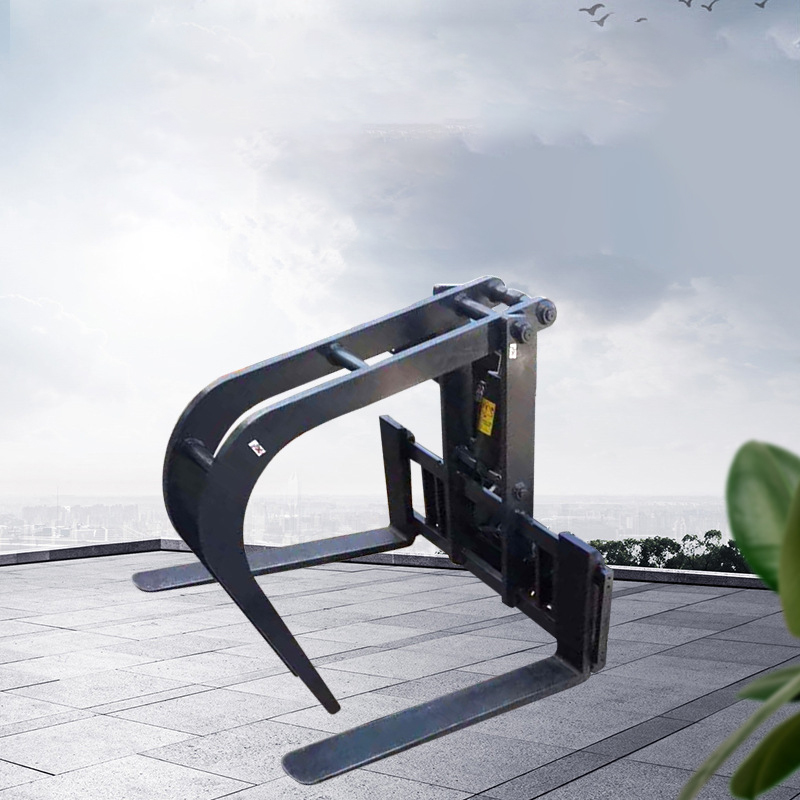

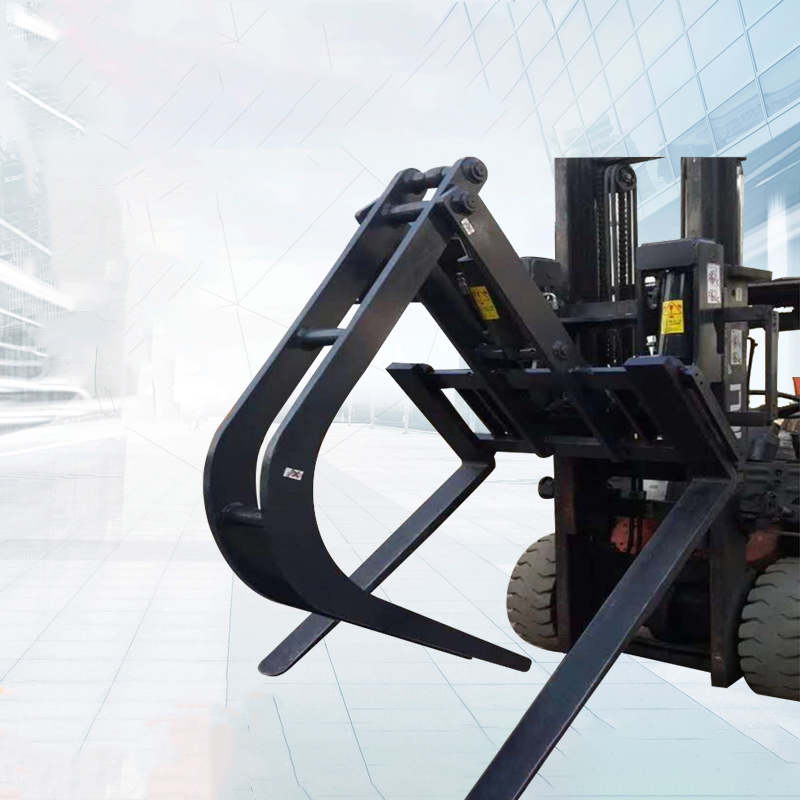

Morsetto per tubi in acciaio

La pinza per tubi in acciaio con attacco per carrello elevatore è uno strumento specializzato progettato per la movimentazione di tubi in acciaio. Serra saldamente i tubi tramite serraggio meccanico, sostituendo la tradizionale legatura manuale o il sollevamento con imbracatura, consentendo operazioni di carico, scarico e accatastamento efficienti e sicure. Comunemente utilizzata in magazzini logistici, cantieri edili e impianti di lavorazione di strutture in acciaio, dove la movimentazione di tubi in acciaio è frequente, migliora significativamente la sicurezza e l'efficienza operativa.

Componenti strutturali

Le parti principali includono:

• Bracci di bloccaggio (ganasce): entrano direttamente in contatto con i tubi, generalmente realizzati in acciaio legato ad alta resistenza con design a forma di arco (o piastre parallele a larghezza regolabile). La superficie è ricoperta da strati antiscivolo (ad esempio, cuscinetti in gomma) per evitare di graffiare la superficie del tubo e aumentare l'attrito. I bracci ruotano per aprirsi/chiudersi, adattandosi ai diversi diametri dei tubi.

• Sistema idraulico (azionamento principale): comprende un cilindro idraulico, una valvola di controllo e tubazioni. Utilizza il sistema idraulico del carrello elevatore per azionare l'apertura/chiusura dei bracci. Alcuni modelli leggeri utilizzano azionamenti elettrici o pneumatici.

• Meccanismo di regolazione: la maggior parte dei modelli si adatta automaticamente a vari diametri di tubi (intervallo comune: 30 mm–200 mm). Cilindri idraulici o meccanismi di collegamento controllano il movimento sincronizzato dei bracci, eliminando le regolazioni manuali.

• Telaio di collegamento: monta il morsetto sul carrello elevatore, sincronizzandosi con le funzioni di sollevamento/inclinazione del carrello elevatore e trasmettendo potenza idraulica.

• Strutture di guida e posizionamento: alcuni modelli includono fessure di guida o limitatori per aiutare a centrare il tubo durante il serraggio, evitando disallineamenti.

Principio di funzionamento

Fasi operative:

1. Installazione: il carrello elevatore solleva il tubo (ad esempio, inserendo le forche sotto la base o la sezione centrale del tubo).

2. Serraggio: l'operatore attiva il sistema idraulico tramite la leva di comando. L'olio idraulico spinge i bracci verso l'interno per afferrare il tubo in modo uniforme da entrambi i lati. Lo strato antiscivolo fissa il tubo, mentre i bracci si regolano automaticamente (o sono preimpostati) per adattarsi al diametro del tubo, garantendo stabilità.

3. Movimentazione: una volta agganciato, il carrello elevatore può sollevare e spostare il tubo verso la sua destinazione (ad esempio, scaffali, piazzali di stoccaggio). La funzione di inclinazione aiuta ad allineare il tubo, se necessario.

4. Rilascio: nel punto desiderato, le braccia si aprono per posizionare il tubo in sicurezza.

Scenari applicativi tipici

• Logistica e magazzinaggio: smistamento, accatastamento e carico/scarico di tubi nei magazzini.

• Cantieri edili: trasporto di tubi per impalcature o supporti per casseforme nei cantieri.

• Impianti per strutture in acciaio: movimentazione di tubi in acciaio finiti o grezzi (ad esempio travi a H, tubi quadrati).

• Produzione di macchinari: manipolazione di tubi di precisione per evitare danni superficiali.

La fascetta stringitubo in acciaio migliora la sicurezza, l'efficienza e la protezione dei tubi nelle operazioni di movimentazione, rendendola uno strumento essenziale per le industrie che lavorano con tubi in acciaio.
