Pinza per rotoli di carta

Introduzione alla pinza per rotoli di carta

La pinza per rotoli di carta è un accessorio per carrello elevatore specificamente progettato per movimentare in modo efficiente e sicuro vari tipi di rotoli di carta (come rotoli di carta kraft, rotoli di carta per lavagna bianca, rotoli di carta ondulata e rotoli di pellicola di plastica) di forma cilindrica. Blocca i rotoli di carta bloccandone meccanicamente il centro o la superficie, prevenendo problemi come rotolamento, scivolamento o deformazione durante il trasporto. Ampiamente utilizzato in cartiere, tipografie e stabilimenti di imballaggio, magazzini logistici e terminal portuali, garantisce una movimentazione dei materiali stabile e senza danni.

Componenti strutturali

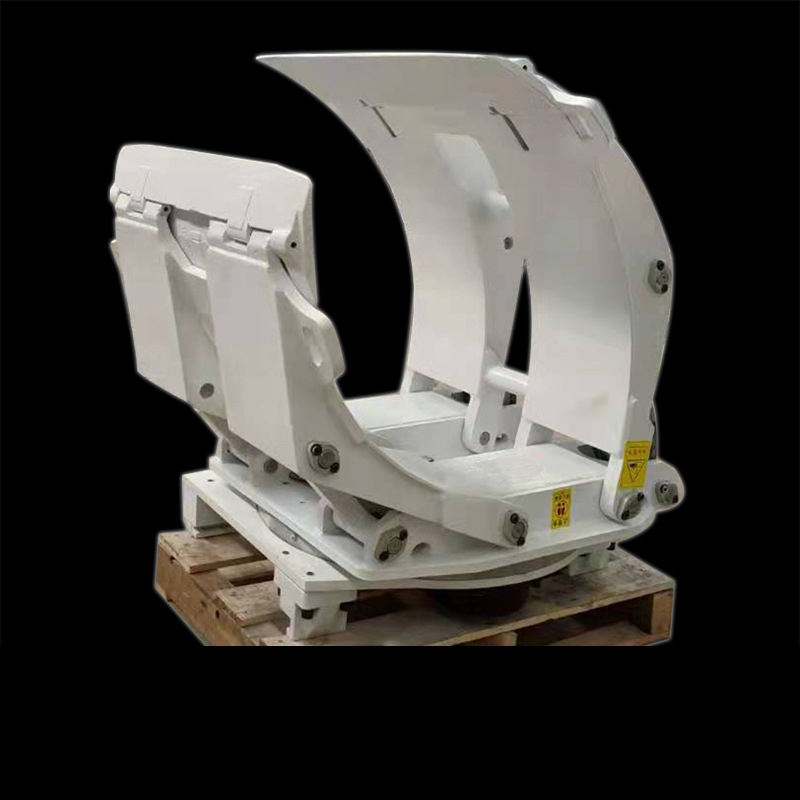

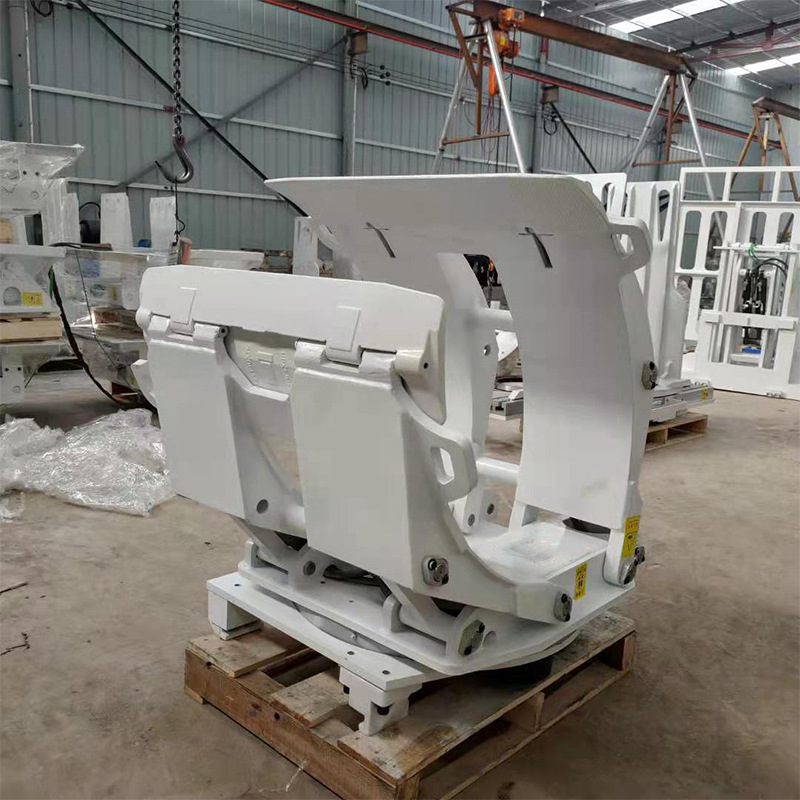

Il morsetto per rotoli di carta è costituito principalmente dai seguenti componenti principali:

• Bracci di serraggio: le parti che entrano in contatto diretto con i rotoli di carta e li afferrano. Tipicamente progettati come due piastre simmetriche a forma di arco o piatte (regolabili per diversi diametri dei rotoli), sono realizzati in acciaio ad alta resistenza, con cuscinetti antiscivolo (come poliuretano o gomma) spesso aggiunti alla superficie per migliorare l'attrito e prevenire lo slittamento durante il trasporto.

• Sistema idraulico: comprende cilindri idraulici (per azionare il movimento del braccio), tubazioni e valvole di controllo. Utilizza il sistema idraulico del carrello elevatore per fornire olio, consentendo una regolazione precisa della forza di serraggio (comunemente in grado di generare diverse tonnellate di pressione per gestire rotoli di peso variabile).

• Meccanismo di rotazione (opzionale nei modelli avanzati): consente al rotolo di carta bloccato di ruotare liberamente entro un certo angolo (ad esempio, ±90° o 360°), facilitando le regolazioni direzionali (come l'allineamento delle etichette del rotolo o dei bordi tagliati prima della stampa). Ciò aumenta la flessibilità operativa.

• Telaio di collegamento: fissa il morsetto al carrello elevatore, garantendo un fissaggio stabile e trasmettendo la potenza idraulica dal carrello elevatore.

• Dispositivo di regolazione: alcuni modelli sono dotati di autoadattamento del diametro (ad esempio, tramite meccanismi di collegamento o assistenza idraulica) per adattarsi automaticamente a rotoli di diverse dimensioni (intervallo tipico: 500 mm–2200 mm), eliminando la necessità di frequenti regolazioni manuali.

Principio di funzionamento

Durante il funzionamento, l'operatore del carrello elevatore attiva il sistema idraulico tramite una leva di comando:

1. Azione di serraggio: l'olio idraulico entra nel cilindro di serraggio, spingendo i due bracci verso l'interno e afferrando le estremità (o la superficie) del rotolo di carta. La pressione meccanica e i cuscinetti antiscivolo fissano saldamente il carico.

2. Processo di trasporto: una volta bloccato, il carrello elevatore può sollevare e spostare agevolmente il rotolo verso la sua destinazione (ad esempio, scaffali, linee di produzione o veicoli di trasporto).

3. Azione di rilascio: all'arrivo, invertendo l'operazione idraulica, il cilindro si ritrae, aprendo i bracci per rilasciare in sicurezza il rotolo a terra o impilarlo.

(Per i modelli dotati di meccanismo di rotazione, gli operatori possono regolare ulteriormente l'angolazione del rullo tramite comandi ausiliari per soddisfare specifiche esigenze di posizionamento.)

Scenari applicativi tipici

• Cartiere: trasporto di rotoli di carta appena prodotti (ad esempio carta kraft, carta da giornale) dalle linee di produzione ai magazzini o ai veicoli di consegna.

• Fabbriche di stampa e imballaggio: movimentazione di rotoli di carta da stampa (ad esempio carta patinata, carta per lavagna) o rotoli di pellicola di plastica (utilizzati per i materiali di imballaggio).

• Magazzini logistici: stoccaggio o smistamento di rotoli di carta di diverse specifiche, consentendo un accatastamento denso con carrelli elevatori (ad esempio, in scaffalature ad alta scaffalatura).

• Operazioni portuali/terminali: carico/scarico rapido di grandi rotoli di carta (del peso di diverse tonnellate) da container o navi, migliorando l'efficienza logistica di importazione/esportazione.

Sostituendo i tradizionali metodi manuali di legatura o sollevamento con il serraggio meccanico, la pinza per bobine di carta migliora significativamente la sicurezza, l'efficienza e la precisione della movimentazione delle bobine di carta. È uno strumento essenziale nelle operazioni di stoccaggio e logistica delle industrie cartarie.
